ZCQ型自吸式磁力传动离心泵工作原理及应用注意事项

（1）自吸式离心泵工作原理：

ZCQ型自吸磁力泵采用外混式轴向回水泵体结构，泵体同吸液室，储液室、锅壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成相对的真空度，达到自的作用。

主要用途：

ZCQ型自吸式磁力传动离心泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构。国防工业等单位抽送酸、碱液、油类，罕见贵重液、镀液、挥发性液体，以及循环水设备配套。特别是易燃、易爆、挥发性液体的抽送，选用此泵则理为理想。

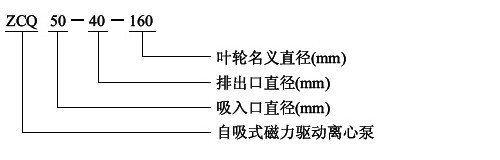

型号意义：

（2）ZCQ型自吸式磁力传动离心泵使用过程注意事项：

a.因磁力泵轴承的冷却和润滑是靠被输送的介质，所以务必禁止空运转，同时避免在工作中途停电后再启动时所造成的空载运转。

b.被输送介质中，若含有固体颗粒，泵入口要加过滤网；如含有铁磁质微粒，需加磁性过滤器。

c.离心泵在使用中环境温度应小于40℃，电机温升不得超过75℃。

d.被输送的介质及其温度在泵材允许范围内（详见磁力传动离心泵性能表）。

e.对于输送介质为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。

f.磁力传动离心泵运行500小时后，应拆检查轴承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5——1mm，叶轮轴向窜动1.5——2mm时，应更换轴承和轴向动环。
