无负压稳压给水设备

  • 产品概述
  • 性能特点
  • 技术参数

产品介绍:

         无负压稳压给水设备是汇铭离心泵厂家专业技术人员在气压给水设备的基础上开发的一种能直接与自来水管网连接、且对自来水管网不产生任何负作用的成套给水设备。它可以取代蓄水池,能直接供水或间接供水,形成连续密闭的接力增压供水方式。

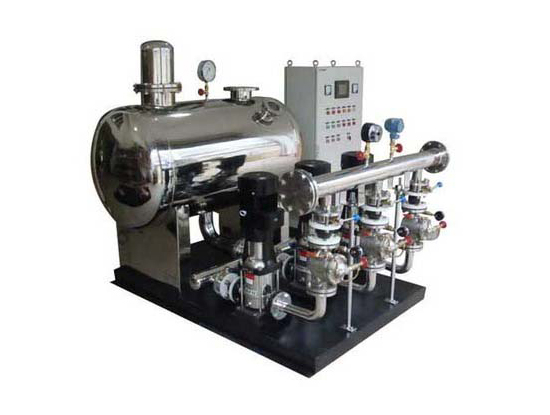

无负压稳压给水设备

无负压供水设备特点:

1、无需建高位水箱、地面(地下)水池水箱-洁净卫生、高效、节能、节资

直连式无负压给水设备经济卫生、充分利用市政水源本身压力势能,最大限度地发挥了变频调速的节能效果。实践证明使用直连式无负压给水设备可节省50%以上的兴建水池费用,与其他供水设备相比,可节电20%-40%。

2、运行噪声低

采用变频调速运行,特别是采用全变频控制系统,大部分时间特别是夜间处于低速低噪声运行工况。

3、采用全密闭的兼有缓冲及动态补偿作用的隔膜罐,与目前市场上的普通无负压给水设备更有实际意义。并控制系统得以简化。

4、产品先进,质量可靠,标准化程度高,自适应性强。

采用规范通用的控制系统技术方案,产品中关键零部件,如:电机、水泵轴承、变频器、调节器、PLC、和其他元器件采用了国际、国内品牌、还可换用任意厂商的相应部件,调试维修方便。

5、功能全、智能化程度高,自适应性强

采用了先进的变频控制技术、软起动、有过载、短路、过压、欠压、缺相、过热和失速保护等功能。在异常情况下能进行信号报警、自检、故障判断等、还可根据用水量的高低自动调节供水流量。变频器故障时自动降级运行(成为工频自动给水设备),自动系统故障时,还可以手动操纵应急备用,赢得维修时间。

6、个性化设计、寿命长

若用户需要,可设计符合用户需要参数的设备及安装形式。

可按照要求选配各种通讯接口、协议、从而可连接各种人机界面、监控计算机、可与各种控制网络、通信网络相接,适用于特殊、复杂的运行控制和联网监控要求。可为用户开发配套监控软件。

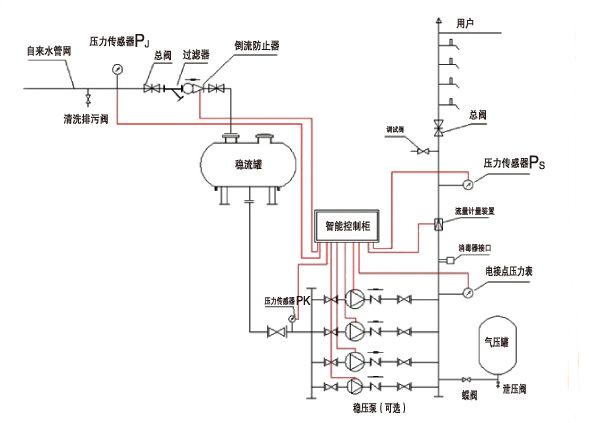

无负压供水系统原理图



1)在自动模式下开机时自来水的压力P1低于用户所需的设定压力P2,控制系统自动控制1#水泵变频运行利用市政压力资源叠压供水,直到用户管网的实际压力PA越高,变频泵的转速就越低,自来水的压力P1越低,变频泵的转速就越高。当压力达到上限并超过延时时间变频器将启动休眠,当压力下跌到唤醒值时,水泵自动唤醒。

2)如果第一台泵到达频率上限仍无法满足用水,且延时数秒,系统会自动启动第二台泵,启动流程如下:①第一台变频泵转为工频;②变频启动第二台泵;③判断压力,如果此时压力仍达不到用户管网压力设定值,则当前变频泵转为工频继续变频启动下一台水泵,直至用户管网压力达到压力设定值。

3)如果出水压力达到压力上限值,并超过延时时间,系统将自动减泵,本系统采用直接停止工频的方式,如果压力仍高将继续停止下一台水泵,直至用户管网达到压力设定值。

4)系统中的水泵有两台以上(包括2台),如果有一台水泵运行就完全满足用水要求时,系统将定时轮换使用水泵,轮换时间间隔为4小时(用户可根据需要启用或停用定时换泵功能并可自行设定切换时间范围2分钟至24小时)。如果有一台水泵不能满足用水要求,系统需要加泵或减泵,则采用递次使用的方式,先加先停后加后停。

5)小泵的工作方式:如果管网压力达到上限、工频主泵全部退出,变频器休眠且能维持数十秒,当管网压力下降至小泵下限值时,启动小泵补充压力,压力达到上限时,小泵停止;如果小泵不能满足补压的要求,压力继续下降,当下降到变频器唤醒值时,变频运行主泵,小泵退出。

6)本系统有热继电器保护和故障切换功能,极力保证用户用水的不间断和出水管网的压力稳定。热继电器保护值整定为1.1ln(ln=水泵电机的额定电流)。

7)当系统压力不足或瞬时产生大流量时,真空抑制系统开始工作,确保系统不产生真空和负压。当市政停水时自动通过无负压罐进行保压,保压时间由进行频率决定,输出频率越高保压时间越短。

8)系统出水口装有超压检测装置,当用水压力超过超压保护设定值时系统自动停止所有水泵,直到用水压力下降至保护值以下时系统自动重新运行。
