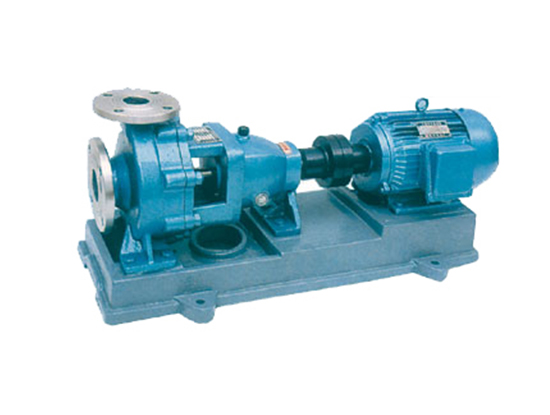

IH型不锈钢化工离心泵

  • 产品概述
  • 性能特点
  • 技术参数

产品名称: IH型不锈钢化工离心泵
口 径(进口/出口):50~200(mm)
流 量:6.3~400(m3/h)
扬 程:5~132(m)



一、产品概述:

离心泵厂家IH型化工泵单级单吸(轴向吸入)离心泵,供输送介质温度为-20℃~105℃,需要时采用双端面密封冷却装置,可输送介质温度为20℃~+280℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。    泵通过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。

填料密封:泵盖内设有填料函,采用软填料密封,填料函内可通入有一定压力的水,供密封冷却,润滑、清洗用。

机械密封:单端面机械密封和双端面机械密封两种型式,密封腔内通入一定压力的水,冲洗磨擦两端面,同时起冷却作用。

泵的密封型式采用填料密封或机械密封,由用户根据需要适用,同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式,如带波纹管的机械密封和付叶轮密封等等。

轴向吸入离心泵

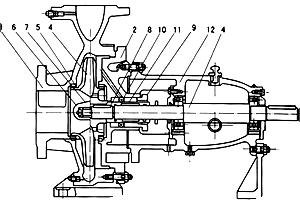

二、泵结构图:


1 泵体 2 叶轮 3 密封环 4 叶轮螺母 5 泵盖 6 密封部件 7 中间支架 8 轴 9 悬架部件

三、型号意义:

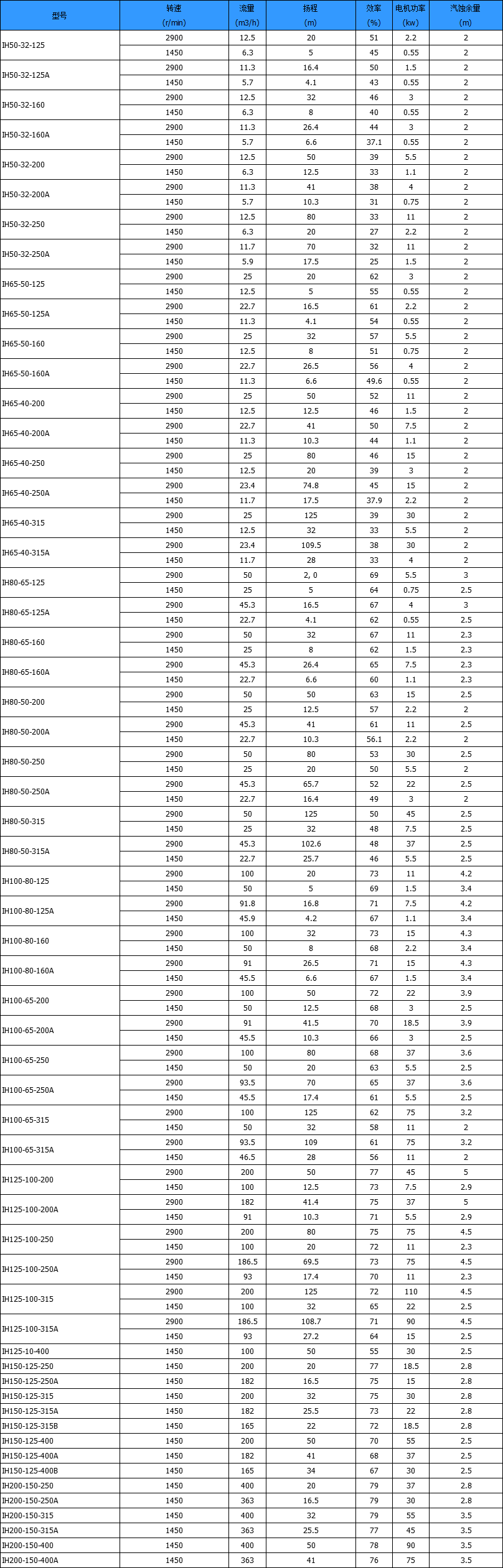

四、性能范围:

流量Q:6.3~400m3/h        扬程H:5~132m

转速n:2900、1450r/min     配带功率:0.55~110KW

进口直径:50~200mm        最高工作压力:1.6Mpa

IH型系列泵有29个基本型,其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后,达112个规格。
