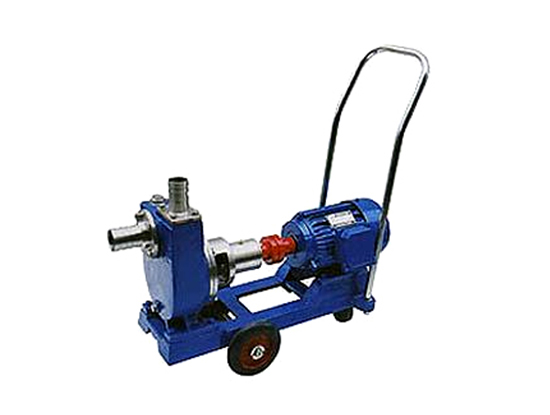

JMZ型不锈钢自吸泵(酒泵)

  • 产品概述
  • 性能特点
  • 技术参数

产品名称: JMZ型不锈钢自吸泵(酒泵)
产品分类: 自吸泵
口 径(进口/出口):25-125/25-100(mm)
流 量:3-100(m3/h)
扬 程:18-40(m)

一、产品概述:
自吸式离心泵采用新型机械密封组装,安装防爆,长年不漏,适合输送-35~+120℃的各种酒精、饮料、乳品、药剂、汽油、溶剂油、糖浆等。
本泵具有结构紧凑、操作简便、体积小、重量轻、性能稳定、不用底阀、起动是不需引灌等特点。该泵更换3~4个零件后便可用于输送浓浆、酸、碱、盐等液体

不锈钢自吸泵

二、安装与拆装:

安装
1.自吸泵可按"泵外形安装尺寸表"进行打基础和确定底脚螺栓位巧。但是一般是要等泵运到现声后按底座尺寸进行施工。
2,泵装于基础上,可用垫铁调整机组水平,用水平仪检查还将和电机轴的水平、要重新检查和调整泵轴心和电机轴心的同心度,用刀口平尺和塞尺检和联轴器外圆、上、下、左、右的差数均不得超过0.15毫米。两联轴器端面间偏差不超过0.2毫米。
3,不应用泵承受管路重量,管路得量应有管路支撑设备承受。
4.按装结束应用手转动联轴器看是否轻松灵活,有无卡滞现象。
拆装
1 .拧下轴承体与泵体连接的四个螺丝,同时将机械密封和泵盖松开。
2,拧开叶轮嫘母(右旋)取下叶轮、键和泵盖,再将机械密封从泵盖中取下。
3,用拉子拉下联轴器然后拆下键,轴承端盖,最后将轴和轴承拆开。
4,泵的装配顺序按上述相反进行。
5.吸泵的进口束节重装时,请注意阻水阀应向正面,以便与阻水阀正面贴合保证自吸效果(见右下图)。
机械密封的安装
 1 .更换机械密封时,应注意规格,型号都要与原来的相符。
2,在安装机械密封过程中,应保持清洁, 不许敲打密封原件.以防损伤和破坏。
3 .装大小密封阀和动静环时表面应涂上一层清洁的机油和透明油。
4.将静环和大胶圈装入泵盖,然后一起装上轴上(注意:动环销必须对准叶轮的传动孔)。
5,将弹资座、弹簧,推坏组成-体.以弹簧座面为作力点,将其推上主轴,其推力以弹簧压缩2-4mm后在轴上滑动为宜。如弹簧尚未压縮,即可滑动,则表示动环与主轴配合偏松,摩擦力偏小,如弹簧缩6mm以上,动坏和密封圈仍不能在轴上滑动,则说明配合偏紧.应以检查机械密封是否与原来的相符合。

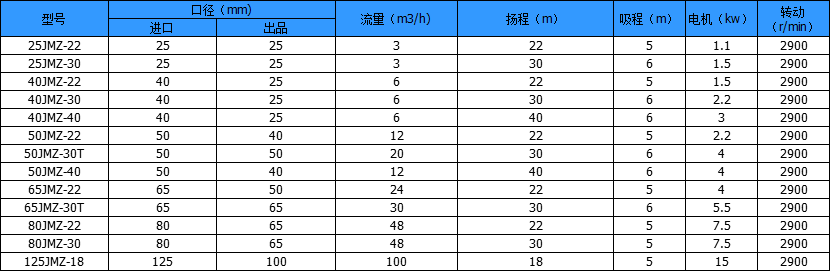

三、性能参数:
