离心泵的安装方法

2020-01-09

     许多用户购买离心泵后,一般厂商或者供应商都会安排专业的技术工人安装好,下面为大家介绍下离心泵的安装方式。


  1将设备运送到现场后,泵和马达已通过底座进行了校准。 调平底座时无需拆卸泵和电机,因此安装非常方便;


  2将基座放在基座上,并在锚固螺钉附近垫上楔形铁,然后将基座抬高至20〜40 mm,以便在找平后填充水泥浆。


  3用水平仪检查基座的高度,找平后用水泥浆填充基座,待水泥干燥后再次检查水平;

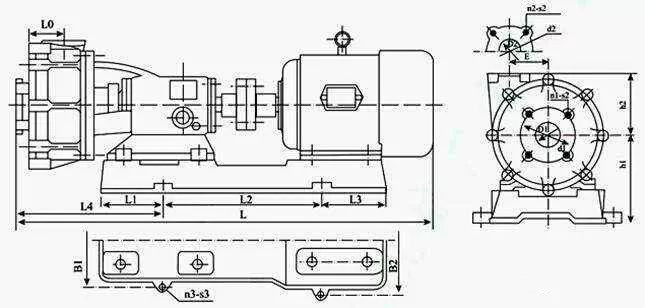

  4当本机功率较大时,泵,马达和底座可以分开包装,以方便运输。 此时,用户需要安装和校准泵单元。 方法如下:


  a清洁底座支撑平面,泵和电机支脚上的污垢,然后将泵和电机放在底座上;  b。 调节泵轴的高度,然后用螺栓将泵固定到基座上以防止移动;  C抬起电动机,使泵联轴器与电动机联轴器匹配,将电动机降低到底座上的相应位置;  d将两个联轴器之间的间隙调节到约5mm,并校正电动机轴和泵轴的轴线是否重合。方法是将平直尺放在联轴器上,两个联轴器的外圆应与 统一规则。 如果不一致,则应调整电动机或泵的相对位置,或使用薄铁片进行调整。  E为了检查安装精度,应使用塞尺在联轴器圆周上的几个不同位置上测量两个联轴器平面之间的间隙。 耦合平面上的间隙误差不应超过0.3mm。 末端中心线的上下,左右之间的差应不超过0.1mm。


  5当设备没有基座时,需要直接将其安装在基座上。 该方法与4相似,但应更加注意校正。
